200KV全自动直流高压发生器
TCZGF-C200KV全自动直流高压发生器应用概述:
200KV全自动直流高压发生器主要适用于电力部门、工矿、冶金、钢铁等企业动力部门全自动直流高压发生器对氧化锌避雷器、电力电缆、变压器、断路器、发电机等高压电气设备进行直流耐压试验或直流泄露电流试验。
200KV全自动直流高压发生器应用AIPWM技术,对PWM技术的不准确线性度进行了调整,使精度得到了大幅度提高。全自动直流高压发生器并采用AI技术屏幕设定过压保护和过流保护取代了数字拨盘开关只能设定电压值,解决了不能设定电流值及电压飘移的问题。0.75UDC1mA功能按钮,方便氧化锌避雷器试验,精度≤1%。增加了任意电压、电流下计时功能,及总时间T1和分段计时T2功能。全自动直流高压发生器增加了万年历和时间功能。
TCZGF-C200KV全自动直流高压发生器技术特点:
1、200KV全自动直流高压发生器机箱采用便携式机箱,携带方便。
2、200KV全自动直流高压发生器采用AIPWM技术,对PWM不准确线性度进行了调整,精度得到了大幅度提高。纹波系数≤0.2%。
3、200KV全自动直流高压发生器采用大屏幕液晶显示,操作更加人性化,可以实时显示电压、电流值。
4、200KV全自动直流高压发生器具有氧化锌避雷器全自动测试功能。带打印功能精度≤1%,波纹系数:≤0.5%。保持手动0.75UDC/1mA.功能。
5、200KV全自动直流高压发生器具有分段耐压:全自动直流高压发生器可以根据用户设定分段电压及各分段电压测量时间,完成自动升压(电缆自动测试)。
6、200KV全自动直流高压发生器单次耐压:设定一个试验电压值,可以自动升至该电压(变压器自动测试)。
7、200KV全自动直流高压发生器绝缘电阻自动测量功能。实现试品绝缘电阻值自动测量功能。
8、微安表无线发射功能:全可实现高压侧电流数据无线传输使测量数据更加准确可靠;可提高操作人员的人身安全。
9、首创电压、电流数字保护。取代了数字拨码开关只能设定电压值,不能设定电流值及电压漂移的问题,误差≤1%。
10、200KV全自动直流高压发生器带有万年历、时间、存储、打印等功能。
11、接地保护报警功能:全自动直流高压发生器不接地或接地不良会出现“接线故障”并报警提示。
TCZGF-C200KV全自动直流高压发生器技术参数表:
序号 | 技术参数 |
1 | 规格KV/mA | 200/2 | 200/3 | 300/2 | 300/5 | 400/5 |
2 | 输出电压KV | 200 | 200 | 300 | 300 | 400 |
3 | 输出电流mA | 2 | 3 | 2 | 5 | 5 |
4 | 输出功率W | 400 | 600 | 600 | 1500 | 2000 |
5 | 充电电流mA | 3 | 4 | 4 | 6 | 6 |
6 | 控制箱重量KG | 13.1 | 13.1 | 13.1 | 13.1 | 13.1 |
7 | 倍压筒重量KG | 7.9 | 7.9 | 10 | 10 | 12 |
8 | 倍压筒规格mm | 110*810 | 110*810 | 110*1200 | 110*81200 | 110*1500 |
9 | 电压测量误差 | 1%(满度)±1个字 |
10 | 电流测量误差 | 1%(满度)±1个字 |
11 | 过压整定误差 | 过压保护采用拨码设置,一目了然(精度≤1.0%) |
12 | 0.75切换误差 | 高精度0.75UDC-1mA单独钮(精度≤1.0%)最适合氧化锌避雷器试验。 |
13 | 波纹系数 | ≤0.5% |
14 | 工作方式 | 间断使用:额定负载30分钟,1.1倍额定电压使用10分钟。 |
TCZGF-C200KV全自动直流高压发生器接线:

图1
1、将倍压筒取出放置到合适的安全位置,分别联接:地线、电缆线、电源线和放电棒线(如图一)。
2、注意事项<1>倍压筒、主机、被试品,必须接同一个接地点。
<2>高压测试线必须悬空,严禁拖地。
<3>做容性试品时必须联接限流电阻,防止反馈电流过大对设备和被试品造成损坏。
关于配套限流电阻使用参考:
理论上交流或直流高压试验回路内均应设置限流电阻R(见图9),其目的是当试品C x回路放电或击穿时起限制电流作用,不至于在高压短路时损坏试验设备。但在具体实践中,由于种种原因而不用限流电阻。为此我公司在设计产品时,考虑了当不用限流电阻时,如果高压引线跌落入地不会损坏DSZF试验器。另外设计了安装极为方便的限流电阻。为此对限流电阻使用提出以下建议:
1、我公司生产的全自动直流高压发生器对氧化锌避雷器、普通阀式避雷器高压开关和电力变压器等电力设备进行直流高压试验时,可以不用限流电阻。
2、200KV全自动直流高压发生器电力电缆试验时应在高压回路内串接限流电阻(只要将配套的限流电阻拧至倍压筒顶部高压输出螺栓上即可)。

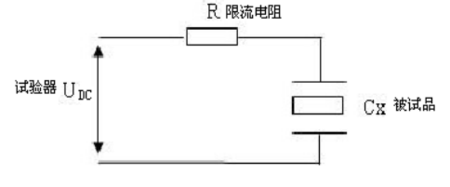

图2 限流电阻使用示意图
200KV全自动直流高压发生器注意事项:
1、200KV全自动直流高压发生器为确保人身安全,在此反复提醒用户注意控制箱及倍压筒的良好接地以及停机后的试品及倍压筒放电问题。
2、防止异物进入控制箱,如控制箱有风扇时,应经常检查风扇是否正常运转。
3、当倍压筒绝缘筒脏污时请用干布擦净,不可用酒精,汽油等有机类溶剂擦洗。可用洗涤剂清洗绝缘筒表面,等风干后方可使用,运输或不使用时请放入箱内。
4、换保险管时,请按保险管座旁标定的安培数更换保险管。
5、200KV全自动直流高压发生器未经允许,请勿开启控制箱及倍压筒,否则会影响产品的保修,自行拆卸厂方概不负责。
6、200KV全自动直流高压发生器运输时应避免雨水浸蚀,严防碰撞和坠落。
售后服务:
200KV全自动直流高压发生器自购买之日起1年内,属200KV全自动直流高压发生器质量问题免费包修或包换。终身提供保修和技术服务。如发现200KV全自动直流高压发生器有不正常情况或故障请与本公司及时沟通,以便为您安排最便捷的处理方案。
服务热线:400 990 5518 / 18951440318
