变频串联谐振装置
TCXZ-2变频串联谐振装置概述:
变频串联谐振装置厂家价格直销,变频串联谐振装置主要针对10kV、35kV、110kV、220kV、变电站及线路等所有电气主设备的交流耐压试验设计制造。电抗器采用多只分开设计,变频串联谐振装置既可满足高电压、小电流的设备试验条件要求,变频串联谐振装置又能满足低电压的交流耐压试验要求。
变频串联谐振装置具有较宽的适用范围,变频串联谐振装置是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。

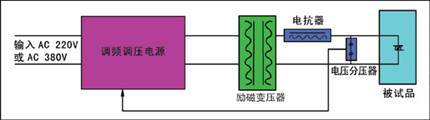

变频串联谐振装置主要由变频控制电源、励磁变压器、电抗器、电容分压器组成。

TCXZ-2变频串联谐振装置在电力系统中应用的优点:
1、变频串联谐振装置改善输出电压的波形。装置谐振电源是谐振式滤波电路,能改善输出电压的波形畸变,获得很好的正弦波形,变频串联谐振装置有效的防止了谐波峰值对试品的误击穿。
2、变频串联谐振装置重量和体积大大减少。串联谐振电源中,变频串联谐振装置不但省去了笨重的大功率调压装置和普通的大功率工频试验变压器,而且,变频串联谐振装置谐振激磁电源只需试验容量的1/Q,使得系统重量和体积大大减少,变频串联谐振装置一般为普通试验装置的1/10-1/30。
3、变频串联谐振装置电源是利用谐振电抗器和被试品电容谐振产生高电压和大电流的,在整个系统中,电源只需要提供系统中有功消耗的部分,因此,变频串联谐振装置试验所需的电源功率只有试验容量的1/Q。
4、变频串联谐振装置防止大的短路电流烧伤故障点。装置在串联谐振状态,当试品的绝缘弱点被击穿时,电路立即脱谐,回路电流迅速下降为正常试验电流的1/Q。而并联谐振或者试验变压器方式做耐压试验时,击穿电流立即上升几十倍,两者相比,短路电流与击穿电流相差数百倍。所以,变频串联谐振装置能有效的找到绝缘弱点,变频串联谐振装置又不存在大的短路电流烧伤故障点的忧患。
5、变频串联谐振装置不会出现任何恢复过电压。试品发生击穿时,因失去谐振条件,高电压也立即消失,电弧即刻熄灭,且恢复电压的再建立过程很长,很容易在再次达到闪络电压前断开电源,这种电压的恢复过程是一种能量积累的间歇振荡过程,其过程长,而且,不会出现任何恢复过电压。
TCXZ-2变频串联谐振装置主要功能及其技术特点:
1、变频串联谐振装置具有过压、过流、零位启动、系统失谐(闪络)等保护功能,过压过流保护值可以根据用户需要整定,试品闪络时闪络保护动作并能记下闪络电压值,以供试验分析。
2、变频串联谐振装置单件重量很轻,最大不超过95kg,便于现场使用。
3、变频串联谐振装置具有存储和异地打印数据,存入的数据编号是数字,方便的帮助用户识别和查找。
4、变频串联谐振装置具有三种工作模式,方便用户根据现场情况灵活选择,提高试验速度。工作模式为:全自动模式、手动模式、自动调谐手动升压模式.
5、变频串联谐振装置具有自动扫频时频率起点可以在规定范围内任意设定,扫频方向可以向上、向下选择,同时液晶大屏幕显示扫描曲线,方便使用者直观了解是否找到谐振点。
TCXZ-2变频串联谐振装置主要技术参数:
(一)变频串联谐振装置技术指标:
1、输出电压波形畸变率:≤1.0%。
2、允许连续工作时间:额定条件下一次性工作15分钟。
3、变频串联谐振装置自身品质因数:≤50。
4、电缆和发电机试验时满负荷下品质因数:≤30(与负载相关)。
5、主变压器和线路试验满负荷时品质因数:≤30(与负载相关)。
6、输入电源:三相380V或单相220V,当电源为380V时,可做额定负载试验;当电源为220V时,只可做1/2负载试验。
7、频率调节范围:20Hz~300Hz。
8、变频串联谐振装置系统测量精度:1.5%。
9、变频串联谐振装置具有过压、过流、零位启动、闪络保护等保护功能。
TCXZ-2变频串联谐振装置设备应用:
1、交联乙烯电缆的交流耐压:

电缆耐压时电抗器选用说明:
(1)上述配置是按照最长电缆计算出的配置方案;
(2)对短电缆试验时,为了达到谐振,一般将全部电抗器串联(全部电抗器串联时,与自身分压器的电容量可以谐振);
2、变压器、开关等的交流耐压试验:

3、火力发电机的交流耐压试验:

售后服务:
变频串联谐振装置自购买之日起1年内,属变频串联谐振装置质量问题免费包修或包换。终身提供保修和技术服务。如发现变频串联谐振装置有不正常情况或故障请与本公司及时联系,以便为您安排最便捷的处理方案。
