串联谐振和并联谐振

   TCXZ-2串联谐振和并联谐振概述:


  串联谐振和并联谐振采用最新嵌入式微电子技术和数字信号处理技术,开发和推出本套试验装置,串联谐振和并联谐振采用人性化设计理念,串联谐振和并联谐振具有功能强大、性能优良、简单易用、安全方便等优点。串联谐振和并联谐振适用于大容量高电压电容性试品的交流耐压试验,包括6、10、35、110、220、500kv交联聚乙烯电缆交流耐压试验1;66、110、220、500kv GIS及其它开关的交流耐压试验;大型发电机组和电力变压器工频耐压试验;电力变压器感应耐压试验等。


  TCXZ-2串联谐振和并联谐振安全操作准则:


  1、串联谐振和并联谐振在做试验前,应先检查仪器是否完好无损,各连接导线是否完好,确保电源输出,信号采样线缆稳妥连接,导通无阻。

  2、串联谐振和并联谐振试验前要确保接线准确无误,尤其是地线回路,一定要安全接地。

  3、串联谐振和并联谐振试验时,对试验现场要划安全区域,并置专人看守,杜绝闲杂人等靠近。

  4、串联谐振和并联谐振不允许正在试验时突然切断系统电源,每次试验时要退出正在试验状态,才可以切断电源。

  5、串联谐振和并联谐振主机发生故障后,不要自行拆开机箱维修,否则后果自负。

  6、串联谐振和并联谐振不要在高温、高湿、易燃、易爆和强磁场环境中存放、使用仪器。

  7、串联谐振和并联谐振维护和保养请使用湿布和中性的清洁剂清洁仪器外壳,不要使用研磨剂和溶剂。


  TCXZ-2串联谐振和并联谐振基本原理:


  串联谐振和并联谐振试验是利用电抗器的电感与被试品电容组成LC串联回路,调节变频电源输出的电压频率,实现串联谐振,在被试品上获得高电压,是当前高电压试验的一种新方法,深受专家好评,在国内外已经得到广泛的使用。




  根据谐振原理,我们知道当电抗器L的感抗值Xl与回路中的容抗值Xc相等时,回路达到谐振状态,此时回路中仅回路电阻R消耗有功功率,而无功功率则在电抗器与试品电容之间来回振荡,从而在试品上产生高压。


  TCXZ-2串联谐振和并联谐振系统构成:

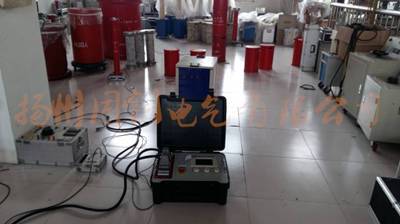

  串联谐振和并联谐振全套试验系统由调频电源主机、电抗器、分压器、激励变压器和补偿电容器(可选器件)组成,接入被试品后组成一个谐振系统进行交流耐压实验。

  主机:就是一台幅值和频率可调的正弦波交流调频电源,给谐振回路提供激励源,同时提供电压显示、电流显示、计时、保护、报警等功能。




  电抗器:就是一个大电感线圈,与被试品(相当于电容)构成串联谐振回路,可配置电抗器多节电抗器,使用时通过不同的串联、并联组合、实现不同的电感量以适用不同的试验条件。

  分压器:内部通过电容器分压,从试品上高电压分得低电压供主机测量、控制使用。

  励磁变压器:隔离主机电源与谐振回路电源,并升高主机的输出电压。

  补偿电容器:当试品电容量很小时,如果要实现系统谐振可能要求的电源频率超出试验标准的规定,可在试品上并联一个补偿电容,以实现试验要求,称此电容器为补偿电容器。


  TCXZ-2串联谐振和并联谐振主要技术性能:


  1.串联谐振和并联谐振功率电源电压:AC380V±10%、50Hz;

  2.串联谐振和并联谐振电源:220V±10%、50Hz;

  3.谐振输出容量:420kVA;

  4.串联谐振和并联谐振额定电压:0~100kV;

  5.输出频率范围:30~300Hz;

  6.输出电压波形:正弦波,波形畸变率<0.5%;

  7.频率调节灵敏度:0.1Hz,不稳定度≤0.05%;

  8.串联谐振和并联谐振系统噪声:≤60db;

  9、系统测量精度:<1级;

  10.输出电压不稳定:<0.5%;

  11.保护响应时间:1us;

  12.电感非线性度:≤0.05%;;

  13.满功率输出下,连续工作时间为60min

  14.串联谐振和并联谐振环境温度:-15℃~+50℃;

  15.串联谐振和并联谐振相对湿度:≤90%RH;

  16.串联谐振和并联谐振海拔高度:≤2000米。


  TCXZ-2串联谐振和并联谐振接线图:


       串联谐振4.png     串联谐振5.png




  设备出厂参数设置是生产厂家的出厂设置参术和校验参数,不适当的设置和修改会影响设备性能和高压试验的安全性,未经厂家授权密码,无法修改。

  警告:正常试验状态下,按返回键即可中止试验。中止或结束试验后,应分离刀闸切断电源。在升压或加压过程中,非紧急情况,不要按下急停键。


  售后服务:


  串联谐振和并联谐振自购买之日起1年内,属串联谐振和并联谐振质量问题免费包修或包换。终身提供保修和技术服务。如发现串联谐振和并联谐振有不正常情况或故障请与本公司及时沟通,以便为您安排最便捷的处理方案。


  服务热线:400 990 5518 / 18951440318
