发电机变频串联谐振装置

　　TCXZ-2发电机变频串联谐振装置概述：

　　发电机变频串联谐振装置是运用串联谐振的原理，利用励磁变压器激发串联谐振回路，通过调节变频控制器的输出频率，使得回路中的电抗器电感L和试品电容C发生串联谐振，谐振电压即为试品上所加电压。

　　发电机变频串联谐振装置广泛用于电力、冶金、石油、化工等行业，适用于大容量、高电压的电容性试品的交接和预防性试验。

　　TCXZ-2发电机变频串联谐振装置设备实用范围:

　　1、发电机变频串联谐振装置满足1000MW/27KV发电机的交流耐压试验。

　　TCXZ-2发电机变频串联谐振装置使用环境条件:

　　1、周围空气温度：最高温度：+45℃最低温度：-10℃；最大日温差：35k日照强度：0.1w/cm2

　　2、海拔高度：≤2000m；

　　3、相对湿度：≤90%；

　　4、安装放置地点平坦，电抗器安装倾斜度不小于50；

　　5、周围应无严重影响设备绝缘的气体蒸气，化学性沉积灰尘，污垢及其它爆炸性介质。

　　TCXZ-2发电机变频串联谐振装置设备具体配置：

　　试验要求：

　　1000MW/27KV发电机的等效电容量为0.1～0.5uF。试验电压为55kv，试验时间为1min，试验频率45～65Hz。

　　发电机变频串联谐振装置容量设计：

　　根据试验要求得试验电流为：I=2πfcμ×10-3=2×3.14×45×0.5×43×10-3=7.8A（取8A）

　　最大试验容量为：P=μ×I=55×8=440kvA；

　　电抗器的配置：

　　根据试验要求，按发电机的最大等效电容量0.5uF和最低频率45Hz计算，电抗器的电感量为：L=106/(2πf)2·C=106/(2×3.14×45)2×0.5=25H

　　将电抗器分四台并联，已便搬运，每节电抗器的电感量为：L=25×4=00H。

　　每节电抗器的电感量为：L=100H。

　　每节电抗器的电压为：U=55kv。

　　每节电抗器的电流取：I=8/4=2A。

　　每节电抗器的容量为：P=μ·I=55×2=110KVA。

　　每节电抗器的规格为：TCDK—110KVA/55kV。

　　发电机变频串联谐振装置品质因数的计算：

　　1、因电抗器阻值为580Ω，其电抗器的品质因数为：

　　Q=W·L/R=2×3.14×45×100/580=48.7（大于技术参数要求30）

　　2、因发电机Q值较小，正常值取15。

　　发电机变频串联谐振装置励磁变压器的配置：

　　1、电抗器总容量：440KVA除以Q值15得29.3KVA(取30KVA)；

　　2、励磁变压器容量为：30KVA额定输出电压为：3KV/6KV；

　　3、配置的励磁变压器规格为：TC—30KVA/3KV×2；

　　发电机变频串联谐振装置调频电源的配置：

　　1、调频电源的容量等于或大于励磁变压器的容量得30KVA。

　　2、配置的调频电源规格为：TCXZ—30KVA。

　　发电机变频串联谐振装置电容分压器的配置:

　　1、发电机变频串联谐振装置最高试验电压为：55KV因此，电容分压器电压为：55KV电容量为：1000PF。

　　2、配置的电容分压器规格为：TC—55KV/0.001uF。

　　发电机变频串联谐振装置设备配置一览表：

　　发电机变频串联谐振装置使用说明：

　　1、1000MW/27KV发电机试验，使用4台电抗器并联，在规定的试验频率下可完成交流耐压试验。

　　2、根据试品等效电容量公式C=106/(2πf)2L-C1决定，其中C为试品等效电容量、C1为分压器、补偿电容器的总电容量、L为电抗器总电感量、f为谐振时频率。

　　3、励磁变压器及电抗器的组合。

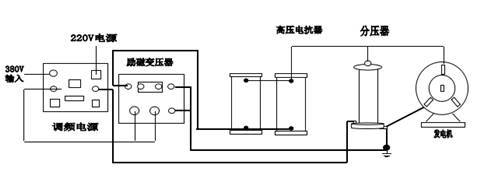

　　设备试验接线图：发电机试验接线：

　　发电机变频串联谐振装置各部件说明：

　　系统参数：

　　1、发电机变频串联谐振装置输入电压：220v±10%50Hz；

　　2、发电机变频串联谐振装置功率输入电压：220v或380v±10%50Hz；

　　3、额定输出电压调节范围：0～55kv；

　　4、发电机变频串联谐振装置最大试验容量：440KVA；

　　5、谐振电压波形：正弦波、畸变率：≤0.2%；

　　6、输出电压不稳定度：≤0.2%；

　　7、输出频率范围：30～300Hz；

　　8、频率调节分辨率：0.01Hz；

　　9、发电机变频串联谐振装置品质因数Q值：额定负载下不小于50；

　　10、绝缘水平：1.2倍额定电压耐压1min；

　　11、额定电流下连续运行时间：断续运行时间90 min；

　　12、发电机变频串联谐振装置电压测量精度：1级；

　　13、发电机变频串联谐振装置噪声：≤45dB；

　　发电机变频串联谐振装置配备以下保护功能：

　　1、发电机变频串联谐振装置有手动调频及手动试验、自动调频及自动试验；

　　2、发电机变频串联谐振装置具有过电压保护、过电流保护、放电保护、断电保护、零启动保护。

　　3、试验数据大屏幕显示、中文菜单、可打印输出、打印机为嵌入式。

　　发电机变频串联谐振装置变频电源：

　　1、发电机变频串联谐振装置额定输出容量：30KVA；

　　2、发电机变频串联谐振装置电源：220v±10%50Hz；

　　3、功率电源：380v±10%50Hz；

　　4、额定输入电流：79A；

　　5、额定输出电压：0-340v可调、单相、输出电压不稳定度0.05%；

　　6、额定输出电流：88A；

　　7、频率调节范围：0.1～320Hz；

　　8、额定容量下连续运行1h最高温升≤50K；

　　发电机变频串联谐振装置显示以下参数：

　　1、发电机变频串联谐振装置经变频输出的频率、电压、电流；

　　2、发电机变频串联谐振装置过压保护电压值，并可任意整定，当成套装置的输出电压值达到保护整定时，可自动切断试验；

　　3、发电机变频串联谐振装置过流保护：当调频电源的输出电流达到保护整定值时，可自动切断试验；

　　4、发电机变频串联谐振装置击穿保护：当高压侧发生对地闪络时，可自动切断试验，且装置带有隔离装置，可确保设备和人身不受损害；

　　5、发电机变频串联谐振装置具有全电压输出保护，在调压过程中，一旦调压失控或断线时，调频电源立即闭锁；

　　6、发电机变频串联谐振装置过热保护:功率元器件温度≥80℃将自动保护。

　　发电机变频串联谐振装置可实现以下操作：

　　1、发电机变频串联谐振装置频率的调节，上升和下降频率调节分粗调和细调两种，并可自动寻找试验谐振点，保证谐振频率在整个试验过程中不发生漂移；

　　2、发电机变频串联谐振装置带有设置电压、设置时间，电压自动上升到设置值而停止并自动计时；

　　3、带有各种保护功能的整定按钮，可在面板上对各种保护值进行整定；

　　4、发电机变频串联谐振装置带有手动试验功能和自动试验功能；

　　5、发电机变频串联谐振装置带有试验数据打印功能。

　　发电机交流耐压谐振装置励磁变压器：

　　1、结构形式：单相干式；

　　2、输入电压：340V；

　　3、输出电压：3KV/6KV；

　　4、额定容量：30KVA；

　　5、额定输出电流：10A/5A；

　　6、工作频率：30～300Hz；

　　7、温升额定容量下运行60min线圈对空气的温升不大于50K；

　　发电机变频串联谐振装置高压电抗器：110KVA/55KV

　　1、结构形式：干式、环氧浇铸；

　　2、额电电压：55KV；

　　3、额定电流：2A；

　　4、额定容量：110kvA；

　　5、额定电感量：100H；

　　6、工作频率：30～300Hz；

　　7、温升：额定电流下运行60min电抗器对空气的温升不大于50K；

　　发电机变频串联谐振装置分压器：55KV/0.001uF

　　1、额定电压：55KV；

　　2、高压本体1节，容量：1000PF；

　　3、低压臂电容采用高压本体相同的材料，温度系数小，介损低；

　　售后服务：

　　发电机变频串联谐振装置自购买之日起1年内，属发电机交流耐压谐振装置质量问题免费包修或包换。终身提供保修和技术服务。如发现发电机变频串联谐振装置有不正常情况或故障请与本公司及时沟通，以便为您安排最便捷的处理方案。

　　服务热线：400 990 5518 / 18951440318
