多功能手持式全自动变比测试仪
TCBB-H多功能手持式全自动变比测试仪概述：
多功能手持式全自动变比测试仪除具有完全根据用户的现场使用要求，操作简便，功能完备，数据稳定可靠的特点外还是国内到目前为止唯一可以进行盲测（不知道被测变压器的任何铭牌参数的情况下准确测量变比值和组号，同时能准确测量相角）的手持式变比测试仪；能适应各种大中小型变压器变比测试的需要（包括Z型变、整流变、电炉变、非整点的移相变、牵引变、斯科特及逆斯科特变压器），是到目前为止国内变比测试中技术先进，测试项目最完善，测量参数最全面的变比测试仪。

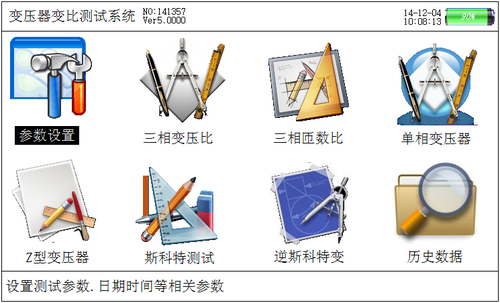

多功能手持式全自动变比测试仪采用大屏幕真彩色液晶做为显示器，全中文图形化操作界面并配有汉字提示信息、多参量显示的液晶显示界面，人机对话界面友好，向量图显示及接线判断为检查电路的正确性提供了可靠的依据。全触摸式导电硅胶键盘操作方式，操作手感好，简便易学。内置大容量掉电不丢失数据存储器，可将现场校验数据保存下来，最多可扩展存储1000组现场校验结果，可提供后台微机管理软件，通过U盘将结果转存至计算机，生产报表、实现微机化管理。
多功能手持式全自动变比测试仪采用本公司独立设计开模制造的工程塑料外壳，仪表外形美观、实用。现场测试操作方便。
TCBB-H多功能手持式全自动变比测试仪功能特点：
1、多功能手持式全自动变比测试仪具有真正三相测试：单相电源输入，内部数字合成三相标准正弦波信号源，通过高保真功率放大器，产生三相测试电源（失真度小于0.1%、对称度优于0.05%）输出，测试结果具有更好的等效性，不会出现组别误判等现象。
2、功能强大：既可进行单相测量，又可实现三相绕组的自动测试，单相、三相均可测量极性，相角，一次完成测量AB、BC、CA三相的变比值、相角值、误差、分接位置、分接值等参数，可自动识别组号。
3、相角测量功能：准确测量高、低压侧之间的相位角，可以对非整点的变压器进行变比和角度的测量。
4、六角图显示功能：测试结果以数字和六角矢量图显示，直观的看出变压器连接组别情况。
5、盲测功能：无需选择接线方式，无需选择接线组别，测量Y/△、△/Y变压器无需外部短接，可根据选择的测试内容自动切换接线方式。完全可以对没有铭牌的变压器进行变比和组号的测量。
6、分接测试：能快速测量在各分接开关位置的变比及变比误差，额定变比只需输入一次，不必反复输入就能计算出各分接位置的变比误差。
7、多功能手持式全自动变比测试仪同时具有匝数比测量和运行电压变比测量两种功能，运行变比能更真实的反映变压器在实际运行的情况下，电压变比的实际数值。
8、多功能手持式全自动变比测试仪抗振性好：的接插件的使用增强了抗振性能。
9、多功能手持式全自动变比测试仪采用5.6寸高清真彩液晶屏，显示数据效果和矢量图效果直观细腻。
10、多功能手持式全自动变比测试仪所用的测试源是数字合成的标准正弦数字源，失真度小于0.1%，不受工作电源质量的影响。
11、多功能手持式全自动变比测试仪携带方便：体积小，重量轻。
12、多功能手持式全自动变比测试仪的内部具备高容量锂离子充电电池，现场无需任何电源即可完成测试工作，一次充满可以连续进行800次以上的测量。
TCBB-H多功能手持式全自动变比测试仪面板：
TCBB-H多功能手持式全自动变比测试仪技术指标：
序号 | 项目 | 技术参数 |
1 | 变比测量范围 | 0.8~10000 |
2 | 测量速度快 | 1分钟内完成三相测试 |
3 |
测量精度 | 高压侧电压的测量精度0.05% |
低压侧电压的测量精度0.1% |
相角测量精度：0.1° |
4 | 变比测量精度 | 0.1%（0.8－3000） |
0.2%（3000－10000） |
5 | 携带方便 | 适合野外作业 |
6 | 重量 | 3Kg |
备注 | 根据用户要求可订制全量程0.1级的设备 |
TCBB-H多功能手持式全自动变比测试仪结构外观：
多功能手持式全自动变比测试仪由主机和配件箱两部分组成，其中主机是仪器的核心，所有的电气部分都在主机内部，其主机采用手持式注塑机箱，坚固耐用，配件箱用来放置测试导线及工具。
1、多功能手持式全自动变比测试仪外观：
图一、仪器外观－正、侧面图
多功能手持式全自动变比测试仪顶端部分是变比测试航空插头，高压侧，低压侧端子。多功能手持式全自动变比测试仪的正面上部是彩色液晶屏，多功能手持式全自动变比测试仪的下部是标准30键的控制键盘；在多功能手持式全自动变比测试仪的右侧打开支架可看到USB接口、充电接口、RS232接口。
2、多功能手持式全自动变比测试仪的键盘说明
键盘共有30个键，分别为：存储、查询、设置、切换、↑、↓、←、→、软开关、退出、回车、自检、帮助、数字1、数字2（ABC）、数字3（DEF）、数字4（GHI）、数字5（JKL）、数字6（MNO）、数字7（PQRS）、数字8（TUV）、数字9（WXYZ）、数字0、小数点、＃、辅助功能建F1、F2、F3、F4、F5。
各键功能如下：
↑、↓、←、→键：光标移动键；在主菜单中用来移动光标，使其指向某个功能菜单，按确认键即可进入相应的功能；在参数设置功能屏下上下键用来切换当前选项，左右键改变数值。
键：确认键；在主菜单下，按此键显示菜单子目录，在子目录下，按下此键即进入被选中的功能，另外，在输入某些参数时，开始输入和结束输入。
退出键：返回键，非参数输入状态时，按下此键均直接返回到主菜单。
回车键：确认键，用来确认使所设置的参数生效或者进入所选择的屏。
存储键：用来将测试结果存储为记录的形式。
查询键：用来浏览已存储的记录内容。
设置键：在主菜单按下此键，直接进入参数设置屏。
切换键：出厂调试时生产厂家使用，用户不需用到此键。
自检键：保留功能，暂不用。
帮助键：用来显示帮助信息。
数字（字符）键：用来进行参数设置的输入（可输入数字或字符）。
小数点键：用来在设置参数时输入小数点。
＃键：保留功能，暂不用。
F1、F2、F3、F4、F5：辅助功能键（快捷键）。用来快速进入辅助功能界面或实现相应的功能。
售后服务：
多功能手持式全自动变比测试仪自购买之日起1年内，属多功能手持式全自动变比测试仪质量问题免费包修或包换。终身提供保修和技术服务。如发现多功能手持式全自动变比测试仪有不正常情况或故障请与本公司及时联沟通，以便为您安排最便捷的处理方案。
服务热线：400 990 5518 / 18951440318
