变频串联谐振耐压装置
TCXZ-2变频串联谐振耐压装置产品概述:
变频串联谐振耐压装置厂家报价,装置是应用串联谐振原理,通过调节变频控制器的输出频率,仪器使得回路中的电抗器的电感L和试品电容C发生串联谐振,谐振电压即为试品上所加电压。装置广泛应用于电力、冶金、石油、化工等行业,变频串联谐振耐压装置适用于大容量、高电压的电容性试品,如发机电、变压器、GIS、高压交联电缆、电容器、套管等的交接试验和预防性试验。
我公司在变频串联谐振耐压装置高压试验方面,自行开发的调频、调压软件技术,装置领先于国内高压试验行业,利用这一技术采用16位精细调频、10kHz载波频率、SPWM和进口原装IPM整体模块设计,制造的变频串联谐振耐压装置,完全符合国家有关高压试验的规程和要求。

TCXZ-2变频串联谐振装置工作原理:
变频串联谐振耐压装置电抗器L和被试品电容C组成的串联谐振都有一个固定的谐振频率F=1/(2π√L·C)当试验频率等于这个频率时,装置电路发生谐振。通过这个原理,由变频电源提供电源送给励磁变压器,经过励磁变压器变压成中压加上L和被试品电容C上。装置通过改变调频电源输出频率,使回路处于串联谐振状态,再调节调频电源输出电压,变频串联谐振耐压装置使试品上电压达到所需要的电压值。
TCXZ-2变频串联谐振装置产品特点:
1、变频串联谐振耐压装置具有大屏幕显示试验数据、试验状态并有实时操作步骤指示功能。

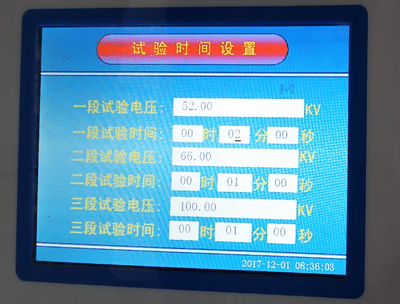

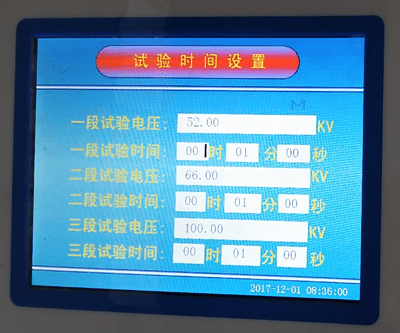

2、变频串联谐振耐压装置能灵活整定试验电压、调频范围、加压时间。
3、变频串联谐振耐压装置试验结果能计算出被试品电容值并可打印。
4、变频串联谐振耐压装置具有体积小、重量轻、操作方便。
5、变频串联谐振耐压装置具有分辨率高、频率分辨率为0.01Hz,电压分辨率为0.01V。
6、变频串联谐振耐压装置具有安全可靠性高,系统具有过电压、过电流及放电保护功能,确保人身及设备安全。
7、变频串联谐振耐压装置具有操作模式有全自动、半自动、手动三种运行状态。变频串联谐振耐压装置具备升压、调谐(含手动、自动分段加压和计时、运行状态、模式切换、故障提示。
8、变频串联谐振耐压装置可升级操作软件。


TCXZ-2变频串联谐振装置技术参数:
序号 | 项目 | 技术参数 |
1 | 电源输入 | 220V±10%单相;输出0-220V(≤10kW) |
380V±10%三相,50Hz 输出0-400V |
2 | 试验容量 | 0-8000kVA |
3 | 谐振电压 | 0-1000kV |
4 | 频率范围 | 0.1-300Hz |
5 | 测量精度 | 0.5级 |
6 | 频率分辨率 | 0.01Hz |
7 | 不稳定度 | ≤0.05% |
8 | 输出波形 | 正弦波 |
9 | 噪声 | ≤60dB |
10 | 电抗器Q值 | 30-120 |
11 | 海拔 | ≤2000M |
12 | 环境温度 | -10~45℃ |
13 | 工作湿度 | ≤90% |

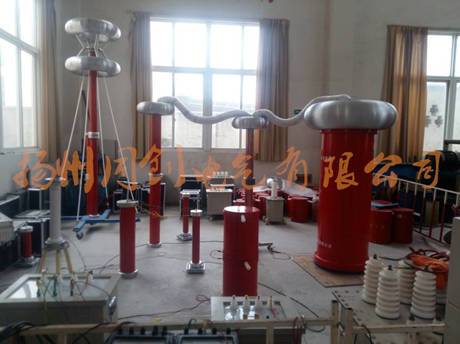

变频串联谐振耐压装置成套试验装置的构成:
调频电源——既可改变其输出频率,又可改变其输出电压。
励磁变压器——起耦合信号及电压变换的作用,并按自身变化来提升电压。
电抗器——与被试品串联,构成LC串联谐振电路。
电容分压器——测量被试品上的电压,并作为采样信号反馈给调频电源。
补偿电容——补偿小电容量被试品调整被试品频率。
变频串联谐振耐压装置试验装置原理图:
