智能带电电缆识别仪

　　TCDSB-C智能带电电缆识别仪概述：

　　智能带电电缆识别仪在电力电缆架设、迁移、维护以及故障处理中用来判别多根缆中欲寻找的某根电缆；智能带电电缆识别仪具有判别电缆准确、快速、操作简单、应用范围广等特点。智能带电电缆识别仪在电缆施工及维护工作中具有重要的意义。智能带电电缆识别仪，在发射端采用高频信号编码技术对发射信号进行编码，驱动大口径卡钳发射平均值为0的高频交流大电流相位编码信号。接收机中采用单片机对接收信号进行识别。在相距数公里距离外的多根电缆中，根据接收到信号相位特征，能识别出发射卡钳夹的那根电缆。

　　TCDSB-C智能带电电缆识别仪主要特点：

　　智能带电电缆识别仪由带电电缆识别仪发射机、接收机、发射卡钳、接收卡钳组成。

　　当电缆接地回路电阻50欧姆时，智能带电电缆识别仪发射机驱动卡钳在电缆上感应的电流值不低于4毫安；大钳口ф150适合各种截面积的动力电缆。接收机用1.5V两节5号供电，配合接受卡钳，接收灵敏度可达4毫安。

　　TCDSB-C智能带电电缆识别仪工作原理简介：

　　由于正在运行的带电电缆不允许破坏任何接地线等连接线，也不允许将识别仪发射机的输出信号直接加在带有高压电的电缆相线上。带电电缆识别，需要解决两个难题，一是电缆识别信号如何耦合到电缆上的问题；二是耦合上去的信号一般比较小，而运行电缆可能存在50HZ不平衡电流、感应的50Hz干扰电流，电缆的分布电容电流等构成的50Hz工频电磁干扰，高灵敏度接收卡钳就存在如何抗50Hz工频干扰问题。

　　我们研制的TCDSB-C智能带电电缆识别仪，发射和接收采用单片机编码、解码技术和广泛应用在通信领域里的PSK技术。在发射卡钳上发射平均值为0的相位编码信号，接收卡钳中的单片机，对接收的信号经过硬件和如软件的滤波后，再进行相位识别，当接收卡钳按照电流方向卡电缆时，被识别的电缆电流表右偏，同时伴有声光指示。而其它的电缆电流方向与被识别电缆的电流方向相反，其电流表指针左偏。没有声光指示。这就体现了被识别的目标电缆的唯一性。很容易将被识别电缆从多根电缆中区别开来。又由于被识别电缆上的信号电流强度全线都是一样的，接收卡钳在电缆沿线所接收到的电磁信号强度一致，从原理上讲，识别的电缆不受被识别电缆长度的限制。

　　TCDSB-C智能带电电缆识别仪性能优势：

　　智能带电电缆识别仪采用国际先进的PSK技术，智能带电电缆识别仪性能优于国内外同类产品；优于GPS电缆识别技术，智能带电电缆识别仪适应于遂道，地下电缆沟、有屏蔽及高压建筑遮挡和其他GPS无法使用的地方；测试距离不受电缆长度限制，智能带电电缆识别仪只要求接地电阻小于50欧姆，测试准确、可靠；智能带电电缆识别仪重量轻，便于携带。

　　TCDSB-C智能带电电缆识别仪性能指标：

　　发射机：

　　1、最大脉冲峰值输出电流：20A。

　　2、脉冲重复频率：1次/2秒。

　　3、供电电源：2800mA锂电池供电。

　　4、重量：不大于10kg。

　　接收机：

　　1、接收机灵敏度：接地回路电阻小于50欧姆。

　　2、电源：两节5号电池。

　　3、重量：0.2kg。

　　智能带电电缆识别仪操作步骤：

　　1、接发射源：

　　将发射卡钳A的红、黑两个接线插头插在发射源对应的两个红、黑接线柱上，将发射卡钳A卡在被识别电缆上。发射卡钳A上的箭头指向电缆终端。被识别电缆两端应可靠接地，对于不运行的电缆，、也可以用发射卡钳在不运行电缆上耦合信号进行识别，但要求电缆两端可靠接地外，还要将两端的芯线可靠接地。

　　2、打开发射源和接收机电源开关核对方向：

　　在距发射卡钳两米以外的被识别电缆上，将接收卡钳B卡住该电缆，其卡钳上的箭头一定要指向电缆终端。然后核对电流方向和测试连接方向。此时接收机电流表指针一定是向右偏转，同时有声光提示。如图所示。如果将接收卡钳B的箭头指向发射源端，将不会有声光提示，而且电流表头指针向左偏转。记住接收卡钳表头偏转方向。

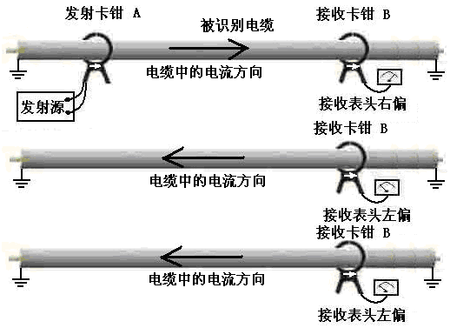

　　带电电缆识别电路示意图

　　3、识别：

　　在识别点，用接收卡钳B对各条电缆进行识别。在进行识别时，一定要将接收卡钳上的箭头始终指向电缆的终端方向，逐条电缆进行卡测。在被识别电缆上，接收机电流表头指针一定是向右偏转，同时声光报警提示。而在其余电缆上，接收机电流表头指针一定是向左偏转，没有声光报警提示。接收机电流表头指针向右偏转，同时声光报警提示的，就是要寻找和识别的那条电缆。这个测试结果具有唯一性。也就是说，该电缆沟里无论有多少条电缆，当用接收卡钳B对各条电缆进行识别时只有一条电缆（要寻找和识别的电缆）上的接收机电流表头指针是向右偏转，同时声光报警提示的。

　　智能带电电缆识别仪注意事项：

　　1、如电缆中间有接地或分支，只能识别电缆接地或分支之前的部分。

　　2、电缆铠中间如有断线，则不能识别。

　　3、被识别的带电电缆两端应可靠接地；被识别的不带电电缆，用发射卡钳耦合信号的办法来进行识别，除将电缆两端可靠接地外，两端的芯线也要可靠接地。

　　售后服务：

　　智能带电电缆识别仪自购买之日起1年内，属智能带电电缆识别仪质量问题免费包修或包换。终身提供保修和技术服务。如发现智能带电电缆识别仪有不正常情况或故障请与本公司及时沟通，以便为您安排最便捷的处理方案。
