TCDCY-A单相电能表现场校验仪

  TCDCY-A单相电能表现场校验仪概述:


  单相电能表现场校验仪是我公司开发、研制的集电参量测量、电能表校验、接线判断为一体的高精度测试仪器。配以高精度、高线性度的电压互感器和电流互感器,使对各种参量的测量精度很高,同时配有钳形电流互感器,使得现场接线简便,无需断开电流回路即可直接接入。

  单相电能表现场校验仪采用大屏幕彩色液晶作为显示器,全中文图形化操作界面并配有汉字提示信息、多参量显示的液晶显示界面,人机对话界面友好,向量图显示及接线判断为检查电路的正确性提供了可靠的依据。全触摸式导电硅胶键盘操作方式,操作手感好,简便易学。内置大容量掉电不丢失数据存储器,可将现场校验数据保存下来,最多可存储500组现场校验结果,可提供后台微机管理软件,将结果上传至计算机,实现微机化管理。

  单相电能表现场校验仪采用本公司独立设计开模制造的工程塑料外壳,仪表外形美观、实用。是现场测试操作方便。

  单相电能表现场校验仪操作时中可以打开后部的支架放在桌面使用,亦可手持操作使用。为方便手持操作,可增加固定手持操作的紧固带。手持操作时可以将手固定在仪器的左侧,单相电能表现场校验仪保证了手持操作的方便灵活。


  TCDCY-A单相电能表现场校验仪功能特点:


  1、单相电能表现场校验仪是集电能表校验、电参量测试和检测电网中发生波形畸变、电压波动等电能质量问题为一体的高精度测试仪器。

  2、单相电能表现场校验仪具有不停电、不改变计量回路、不打开计量设备情况下,在线实负荷检测计量设备的综合误差。

  3、单相电能表现场校验仪精确测量电压,电流,有功功率,无功功率,相角,功率因数,频率等多种电参量,从而计算出测试设备回路的测量误差。

  4、单相电能表现场校验仪可显示被测电压和电流的矢量图,用户可以通过分析矢量图得出计量设备接线的正确与否。

  5、单相电能表现场校验仪电流回路使用钳形互感器进行测量,操作人员无须断开电流回路,就可以方便、安全的进行测量。

  6、单相电能表现场校验仪可校验电压表、电流表、功率表、相位表等指示仪表以及单相的1A、5A的各种有功和无功电能表。

  7、单相电能表现场校验仪可采用光电、手动、脉冲等方式进行电能表校验。

  8、单相电能表现场校验仪测量分析公用电网供到用户端的交流电能质量,其测量分析:频率偏差、电压偏差、电压波动、电网谐波。

  9、单相电能表现场校验仪可显示单相电压、电流波形。

  10、负荷波动监视:单相电能表现场校验仪测量分析各种用电设备在不同运行状态下对公用电网电能质量造成的波动。记录和存储电压、电流、有功功率、无功功率、视在功率、频率、相位等电力参数。

  11、单相电能表现场校验仪测试分析电力系统中无功补偿及滤波装置动态参数并对其功能和技术指标作出定量评价

  12、单相电能表现场校验仪可选配条码扫描器,对电表的条码进行自动录入。

  13、电能表的485通讯接口进行检测,并能完成现场校验多功能(智能)电能表的工作需求,可根据电表中已设置的需量周期和滑差的时间对需量进行误差校验。

  14、单相电能表现场校验仪具备万年历、时钟功能,实时显示日期及时间。可在现场校验的同时保存测试数据和结果,并通过串口上传至计算机,通过后台管理软件(选配件)实现数据微机化管理。

  15、单相电能表现场校验仪采用大屏幕进口彩色液晶作为显示器,中文图形化操作界面并配有汉字提示信息、多参量显示的液晶显示界面,人机对话界面友好

  16、单相电能表现场校验仪具有体积小、重量轻,便于携带,既可用于现场测量使用,也可用做实验室的标准计量设备。





  TCDCY-A单相电能表现场校验仪技术指标:


  1、单相电能表现场校验仪输入特性:


  电压测量范围:150~265V。

  电流测量范围:内置电流互感器5A、钳形互感器为5A(小钳)、25A(小钳)、100A(中钳)、500A(中钳)、400A(大钳)、2000A(大钳)六个档位。(其中中型钳表和大型钳表为选配)

  相角测量范围:0~359.999°。

  频率测量范围:45~55Hz。


  2、单相电能表现场校验仪准确度:


  计量校验部分:

  电压:±0.1%

  电流:±0.1%(内置互感器)、±0.2%(钳形互感器)

  有功功率:±0.1%(内置互感器)、±0.2%(钳形互感器)

  无功功率:±0.2%(内置互感器)、±0.3%(钳形互感器)

  有功电能:±0.1%(内置互感器)、±0.2%(钳形互感器)

  无功电能:±0.2%(内置互感器)、±0.3%(钳形互感器)

  频率:±0.01Hz

  相位:±0.1°

  3、单相电能表现场校验仪电能质量:

  基波电压和电流幅值:基波电压允许误差≤0.5%F.S.;基波电流允许误差≤1%F.S.

  基波电压和电流之间相位差的测量误差:≤0.5°

  谐波电压含有率测量误差:≤0.1%

  谐波电流含有率测量误差:≤0.2%

  三相电压不平衡度误差:≤0.2%

  4、单相电能表现场校验仪工作温度:

  工作温度:-10℃~+40℃

  5、绝缘:

  ⑴、电压、电流输入端对机壳的绝缘电阻≥100MΩ。

  ⑵、工作电源输入端对外壳之间承受工频1.5KV(有效值),历时1分钟实验。

  6、单相电能表现场校验仪的标准电能脉冲常数


  单相电能表现场校验仪标准电能脉冲常数:


5A

25A

100A

4500A

400A

2000A

10000r/KW·h

2000 r/KW·h

500 r/KW·h100

100 r/KW·h

125 r/KW·h25

25 r/KW·h


  7、重量:2Kg

  8、体积:25cm×16cm×6cm

  单相电能表现场校验仪结构外观:

  1、外形正视如图一:


    单相电能表现场校验仪2.jpg 单相电能表现场校验仪侧面.png


 图一、仪器正面试图        图二

  单相电能表现场校验仪上方是液晶显示器,下方是按键区,顶端为接线部分,包括:电压输入端子UA、UN;电流输入端子红黑各一、(其中红色为电流流入端,黑色为电流流出端;钳形电流互感器接口(钳表1、钳表2);光电及脉冲信号接口。

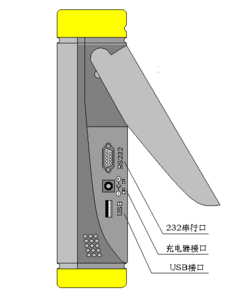

  单相电能表现场校验仪的右侧下部为其他接口部分,包括:232串行口(用于上传保存的数据至计算机);

  充电器接口,用于连接充电器;USB接口,通过专用数据线可连接电脑,将单相电能表现场校验仪内存储卡做为大容量存储器使用。侧面图见左侧图二。

  单相电能表现场校验仪须及时充电,避免电池深度放电影响电池寿命,

  正常使用的情况下尽可能每天充电(长期不用最好在两周内充一次电),以免影响使用和电池寿命,每次充电时间应在6小时以上。


  售后服务:


  单相电能表现场校验仪自购买之日起1年内,属单相电能表现场校验仪质量问题免费包修或包换。终身提供保修和技术服务。如发现单相电能表现场校验仪有不正常情况或故障请与本公司及时联系,以便为您安排最便捷的处理方案。


  服务热线:400 990 5518 / 18951440318
