全自动超低频高压发生器
TCDPF-9全自动超低频高压发生器别称:
全自动超低频高压发生器、超低频高压发生器、0.1Hz超低频高压发生器、程控超低频高压发生器、超低频交流高压试验装置、超低频耐压试验装置
全自动超低频高压发生器
TCDPF-9全自动超低频高压发生器特性:
1、技术先进:全自动超低频高压发生器微电脑控制,升压、降压、测量、保护等测试过程全自动化,采用数字变频技术。
2、操作方便:全自动超低频高压发生器接线简单,傻瓜式操作。
3、保护全面:全自动超低频高压发生器多重保护(过压保护、高低压侧过流保护),动作迅速(动作时间≤20ms),全自动超低频高压发生器安全可靠。
4、安全可靠:全自动超低频高压发生器控制器和高压发生器低压连接,光电控制,使用安全可靠,全自动超低频高压发生器采用了高低压闭环负反馈控制电路,输出无容升效应。。
5、配置齐全:全自动超低频高压发生器自动存储,自动打印,液晶汉字显示,
7、全自动超低频高压发生器测量范围大:0.1Hz、0.05Hz及0.02Hz多频率选择。
8、全自动超低频高压发生器外形:重量轻,体积小、全自动超低频高压发生器方便于户外操作。

TCDPF-9全自动超低频高压发生器简介:
耐压试验可分为交流耐压试验和直流耐压试验,交流耐压试验又可分为工频、变频和全自动超低频高压发生器测试技术,其中全自动超低频高压发生器技术是当前国际电工委员会推荐的技术。新一代TCDPF系列全自动超低频高压发生器是本公司自主开发的核心产品,全自动超低频高压发生器性价比远远高于同类进口产品,全自动超低频高压发生器特别适用于绝缘等值电容较大的电气设备(例如:电力电缆、电力电容器、大中型发电机和电动机等)耐压试验,自动超低频高压发生器符合2004年国家新颁布电力行业标准《超低频高压发生器通用技术条件DL/T849.4-2004》要求。
TCDPF-9全自动超低频高压发生器技术参数:
型号 | 额定电压 | 带载能力 | 电源保险管 | 产品重量 |
TCDPF-3 |
30kV/20mA (峰值) | 0.1Hz,≤0.5μF~1.1μF |
5A |
控制器:4KG 升压体:25KG |
0.05Hz,≤0.5μF~2.2μF |
0.02Hz,≤0.5μF~5.5μF |
TCDPF-5 |
50kV/30mA (峰值) | 0.1Hz,≤0.5μF~1.1μF |
7A |
控制器:4KG 升压体:50KG |
0.05Hz,≤0.5μF~2.2μF |
0.02Hz,≤0.5μF~5.5μF |
TCDPF-6 |
60kV/30mA (峰值) | 0.1Hz,≤0.5μF |
9A |
控制器:4㎏ 升压体(30kV)25KG 升压体(30kV)25G |
0.05Hz,≤0.5μF~1μF |
0.02Hz,≤0.5μF~2.5μF |
TCDPF-8 |
80kV/30mA (峰值) | 0.1Hz,≤0.5μF |
12A |
控制器:4㎏ 升压体(30kV)25KG 升压体(50kV)50G |
0.05Hz,≤0.5μF~1μF |
0.02Hz,≤0.5μF~2.5μF |
TCDPF-9全自动超低频高压发生器技术参数:
输出额定电压 | 30KV 50KV 60KV 80KV
|
输出频率 | 0.1Hz 最大1.1 μf |
0.05Hz 最大2.2 μf |
0.02Hz 最大5.5 μf |
测量精度 | 1% |
电压正,负峰值误差 | ≤3% |
电压波形失真度 | ≤5% |
使用条件 | 户内、户外 |
温度 | -10℃~+40℃ |
湿度 | ≤85%RH |
电源 | 交流50 Hz,220V ±5% |
电源保险管 | 参见表1 |

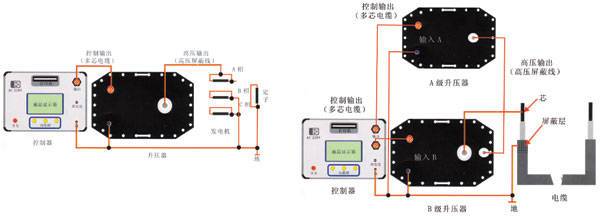

TCDPF-9全自动超低频高压发生器接线连接图:

售后服务:
全自动超低频高压发生器自购买之日起1年内,属全自动超低频高压发生器质量问题免费包修或包换。终身提供保修和技术服务。如发现全自动超低频高压发生器有不正常情况或故障请与本公司及时沟通,以便为您安排最便捷的处理方案。
服务热线:400 990 5518 / 18951440318
