大口径远程无线核相仪

  TCWHY-5大口径远程无线核相仪概要:

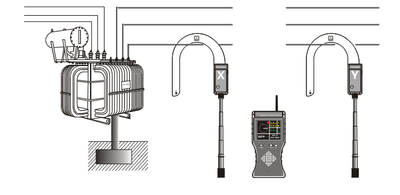

  大口径远程无线核相仪又名微电脑无线高电压语音核相仪、无线数字核相器、无线高电压核相仪等,由无线接收器、钩式探测仪、伸缩式绝缘杆等构成。钩式探测仪有别于传统式核相仪需用相连接金属探测器挂勾,然而采取了一体化钩式设计的概念,内置式两层软性电磁线圈。

  大口径无线核相仪能同時检测高电压电流量、核相、相位差、相序、工作频率等,软性电磁线圈检测电流量检测范围广、线性好、高精度,能够直接式挂在线路上检测,节省时间,可钩Ф168mm的输电线,或168mm×245mm的母排;信号接收器采取3.5寸真彩液晶显示屏,共屏屏幕显示核相结果显示、电流量、相位差、工作频率等,有向量图标示,“X数据信号一切正常、Y数据信号一切正常、同相、异相”等语音提示,简洁清爽直接。

  宽阔路面核相间距可以达到1600m远,能对10V~550kV的电压线路微电脑核相,这其中35kV以内的裸输电线能够直接式触碰核相,35kV左右的裸输电线采取非非接触测量核相,非触碰核相是将钩式探测仪慢慢地接近被测输电线,当感应到电场强度数据信号时就能够成功核相,这种不需要直接式触碰高压导线,越来越安全性高!本核相仪还同時具备高压验电器、高电压相位表、高电压相序表的基本功能,能够用以验电器、相序检测,电力变压器组别辨别等。

  大口径远程无线核相仪的X探测仪具备高低压电流量、泄露电流检测基本功能,电流量检测范围为0~20000A,同時满足核相、电流量、泄露电流、相位差、相序、验电器检测;大口径无线核相仪还可以用以高电压线缆漏电排查:大口径无线核相仪具备检测电流量基本功能的X探测仪钩在电缆上,沿线排查,若信号接收器由有较大电流量屏幕显示突变为很小电流量或无电流量屏幕显示,该点即是电缆漏电点。


  TCWHY-5大口径远程无线核相仪技术参数表:


  • 功能

    高低压无线语音核相,电流、漏电流、频率、相位、相序、验电测试;多芯电缆漏电巡查等

    电源

    DC 3.7V可充锂电池,USB充电接口,连续工作约10小时

    测试方式

    钩式探测器,可以挂在线路上或钩住导线测试

    传输方式

    315MHz、433MHz无线传输

    核相距离

    0~1600m

    显示模式

    3.5寸真彩液晶屏显示

    可测线径

    Ф168mm的导线,或168mm×245mm的母排


    量程

    核相电压等级:AC 10V~550kV

    相位:0.0°~360.0°

    频率:45Hz~75Hz

    电流:0.00A~20000A(选型)

    分辨力

    0.1°;0.1Hz;10mA

    精度(23℃±5℃80%RH以下)

    相位:≤±10°

    频率:≤±2Hz

    电流:0~6000A,±3%±5dgt; 6000A~2000A,±4%±5dgt;

    相别定性

    同相:-30°~30°;异相: 90°~150°和210°~270°

    语音功能

    同相、异相、X信号正常、Y信号正常等语音功能

    绝缘杆尺寸

    拉伸后长约5m;收缩后长约1m(5节)

    数据存储

    9999组

    核相方式

    接触核相:35kV以下裸导线,或110kV以下有安全绝缘外皮的导线直接接触核相。(带绝缘杆操作)

    非触核相:35kV以上裸导线,或110kV以上线路采用非接触核相。(带绝缘杆操作)

    验电指示

    探测器“嘟--嘟--嘟”蜂鸣声

    换档

    自动换档

    位置误差

    测试电流时导线位置误差的影响:A区无位置误差;B区约增加0.2%;C区约增加2%(见后图)

    采样速率

    2次/秒

    仪表尺寸

    钩式检测仪:长宽厚310mm×270mm×52mm

    接收器:长宽厚250mm×100mm×40mm

    背光控制

    按上下箭头键调整背光亮度

    感应强度控制

    根据感应的电场强不同,探测器能自动控制放大倍数,便于排线密集场所核相

    数据保持

    测试模式下按HOLD键保持数据,再按HOLD键取消保持

    退出功能

    按ESC键退出当前功能界面,返回上级目录

    数据查阅

    按ENTER进入数据查阅模式后,按箭头键翻阅所存数据

    无信号指示

    当接收器没有收到发射信号时动态显示“----”符号

    自动关机

    开机约15分钟后,仪表自动关机,以降低电池消耗


    电池电压

    当电池电压低于3.2V时

    探测器:电源指示灯慢闪,提醒充电

    接收端:电池电压低符号显示,提醒充电

    额定电流

    探测器:35mA max;接收器:300mA max


    仪表质量

    钩式检测仪:496g(含电池)

    接收器:395g(含电池)

    绝缘杆:1.45kg

    总质量:13.5kg(含仪表箱)

    工作温湿度

    -10℃~40℃;80%Rh以下

    存放温湿度

    -10℃~60℃;70%Rh以下

    干扰

    无特强电磁场;无433MHz 、315MHz同频干扰


    绝缘强度

    绝缘杆:AC 110kV/rms(5节绝缘杆全部拉伸后,两端之间)

    检测仪:2000V/rms(绝缘杆连接头与钩式检测仪顶端之间)

    接收器:2000V/rms(外壳前后两端之前)

    结构

    防滴漏Ⅱ型、IP63


    适合安规

    GB13398-92、GB311.1-311.6-8、3DL408-91标准和国家新颁布电力行业标准《带电作业用1kV~35kV便携式核相器通用技术条件DL/T971-2005》要求

    符合IEC61481-A2:2004;IEC 61243-1 ed.2:2003标准


  TCWHY-5大口径远程无线核相仪测试方式:


  1、大口径远程无线核相仪把火线零线(2根线)一起钩住即测量单相电气设备的泄漏电流。

  2、大口径远程无线核相仪把地线(1根线)钩住即测量设备该接地线的泄漏电流。

  3、大口径远程无线核相仪把三相四线(4根)一起钩住即测量总泄漏电流。

  4、大口径远程无线核相仪把主线一根线钩住即测量主线泄漏电流。





  售后服务:


  大口径远程无线核相仪自购买之日起1年内,属大口径远程无线核相仪质量问题免费包修或包换。终身提供保修和技术服务。如发现大口径远程无线核相仪有不正常情况或故障请与本公司及时沟通,以便为您安排最便捷的处理方案。
